Erdungskabel
Key Facts
-
Querschnitt
10 mm² - 120 mm²
-
Material
Kupfer (E-Cu)
Edelstahl (V4A 1.4404 / 1.4571) -
Oberfläche
blank
verzinnt
versilbert
vernickelt -
Norm
VG 88711-1
Erdungskabel / Massekabel 2,5 mm² bis 300 mm²

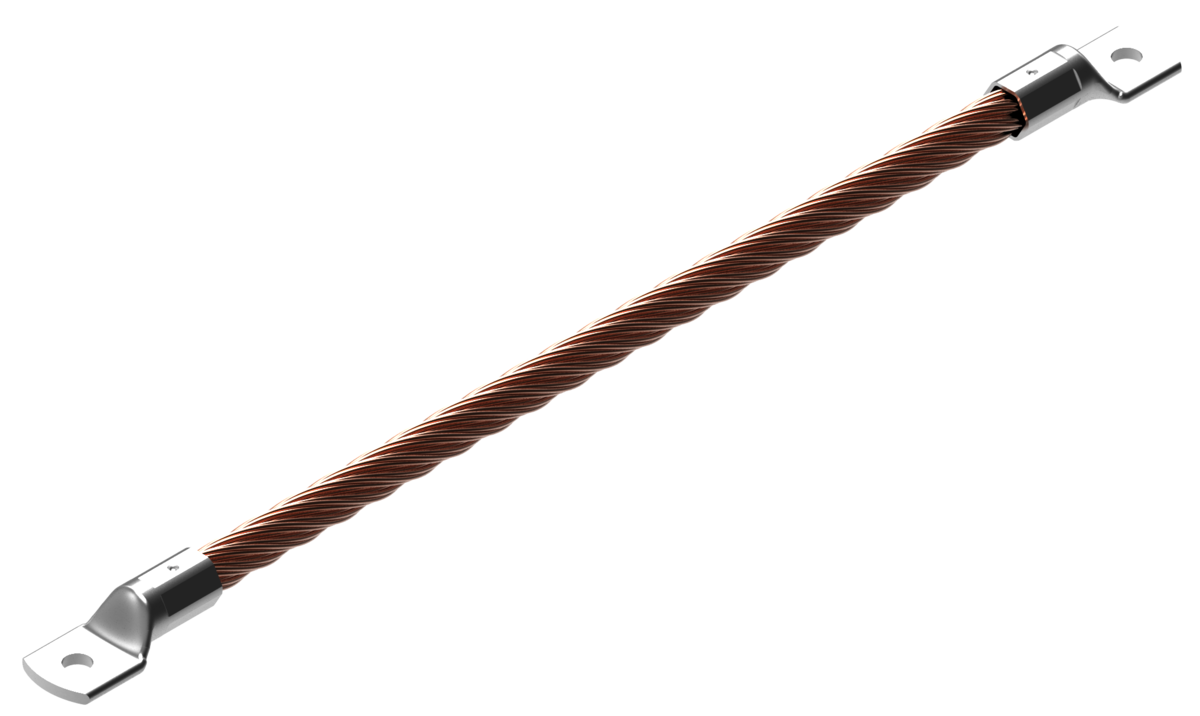

Erdungskabel werden aus blanken oder verzinnten hochlexiblen E-Cu Rundseilen hergestellt. Sie sind beidseitig mit aufgepressten Kabelschuhen versehen.
Auf Ihren Wunsch liefern wir diese Produkte mit:
- handelsüblichen Rohrkabelschuhen
- Presskabelschuhen nach DIN 46235
- Quetschkabelschuhen nach DIN 46234
- abgewinkelten Kabelschuhen.
Wir liefern Erdungskabel auf Ihren Wunsch auch mit Isolierschläuchen aus PVC, Glasseide, Silikon u.s.w.
Bitte geben Sie bei Ihrer Bestellung die gewünschten Anschlussbohrungen und die Länge Mitte - Mitte Loch an.

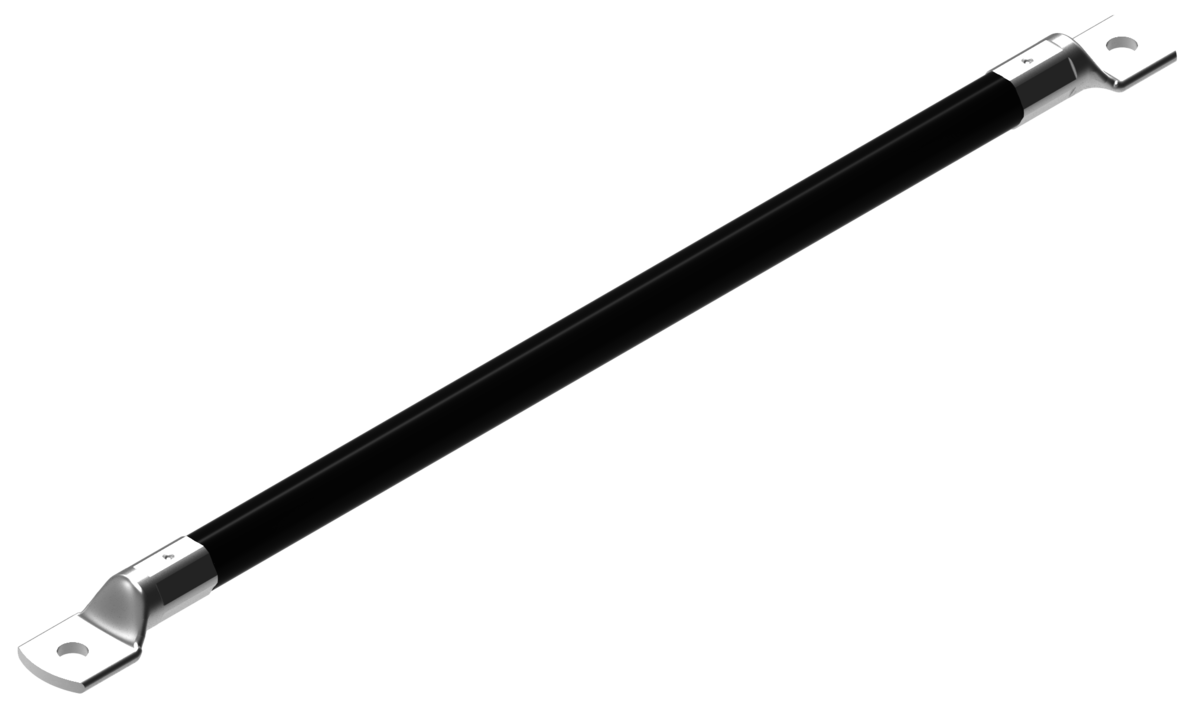

Anschlusskabel / Erdungskabel / Massekabel aus handelsüblichen Standardleitungen
Wir konfektionieren diese Produkte aus Standardleitungen mit aufgepressten Rohrkabelschuhen. Auf Ihren Wunsch können wir andere Kabelschuhtypen z.B. nach DIN 46234 oder DIN 46235 bei der Produktion vorsehen.
Die Übergänge vom Kabelschuh auf den Leiter werden mit einer Gummitülle oder mit Schrumpfschlauch isoliert.
Bitte geben Sie bei Ihrer Bestellung die gewünschten Anschlussbohrungen der Kabelschuhe und die Länge des Kabels (Mitte-Mitte Loch) an.
Lieferbare Standardquerschnitte:
| Querschnitt mm² |
Typ I H07V-K Schwarz |
H07V-K Grün-gelb |
Typ 2 ESUY |
Typ 3 H01N2-D |
Typ 4 H07RN-F |
Bestellanfrage |
|---|---|---|---|---|---|---|
| 2.5 | X | X | Anfrage | |||
| 6 | X | X | Anfrage | |||
| 10 | X | X | Anfrage | |||
| 16 | X | X | X | Anfrage | ||
| 25 | X | X | X | Anfrage | ||
| 35 | X | X | X | X | X | Anfrage |
| 50 | X | X | X | X | X | Anfrage |
| 70 | X | X | X | X | Anfrage | |
| 95 | X | X | X | X | Anfrage | |
| 120 | X | X | X | X | Anfrage | |
| 150 | X | X | Anfrage | X | Anfrage | |
| 185 | X | Anfrage | X | Anfrage | ||
| 240 | X | Anfrage | X | Anfrage |
