Basiskontakte
Key Facts
-
Stromstärke
1.000 A - 6.000 A
-
Sensoren
Optional thermische Überwachung mit PT-100 / PTC80
Beschreibung
Der Hochstrom-Basis-Kontakt ist ein einfaches, robustes Kontaktsystem. Durch den Direktanschluss der Stromzuführungskabel an die Kontaktwinkel ist keine stromführende Grundplatte erforderlich. Die Kontaktwinkel sind federn montiert; die Vorspannung der Federn sorgt für einen guten Kontaktdruck und darüberhinaus für einen Selbstreinigungseffekt der Kontaktflächen.
Der stabile Grundkörper aus Edelstahl ist mit Einweisungsführungen versehen. Geeignet ist der Hochstrom-Basis-Kontakt für einfache Anwendungen bis 6000 A in der Galvanik und im Eloxal für alle Warenschienenstärken (bitte angeben).

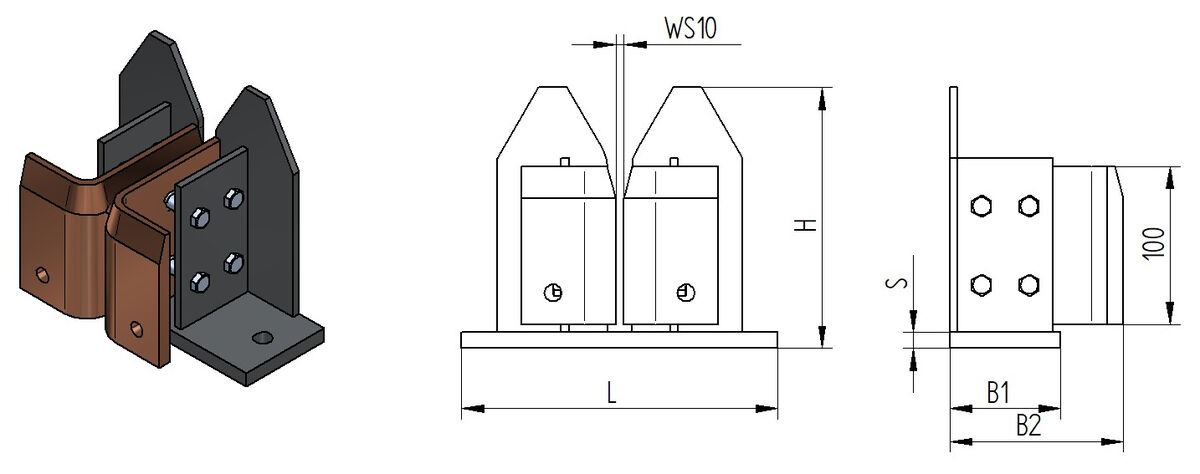

Typ I
Typ II/III
| Nennstrom (DC) Ampere | Typ | E-Cu Anschlusswinkel 2x | Abmessungen in mm für WS10 | Bestell-Nr. | Bestellanfrage | ||||
|---|---|---|---|---|---|---|---|---|---|
| S | L | B1 | B2 | H | |||||
| 1000 / 1500 | I | 100 x 10 | 10 | 200 | 70 | 110 | 165 | 6810200 | Anfrage |
| 2000 | I | 100 x 10 | 10 | 200 | 100 | 140 | 165 | 6820200 | Anfrage |
| 2500 | II | 120 x 10 | 10 | 200 | 140 | 180 | 175 | 6825200 | Anfrage |
| 3000 | II | 120 x 15 | 10 | 200 | 150 | 185 | 175 | 6830200 | Anfrage |
| 4000 | III | 150 x 10 | 15 | 315 | 200 | 240 | 250 | 6840200 | Anfrage |
| 6000 | III | 150 x 15 | 15 | 315 | 200 | 265 | 250 | 6860200 | Anfrage |
